ひずみゲージ応力計測

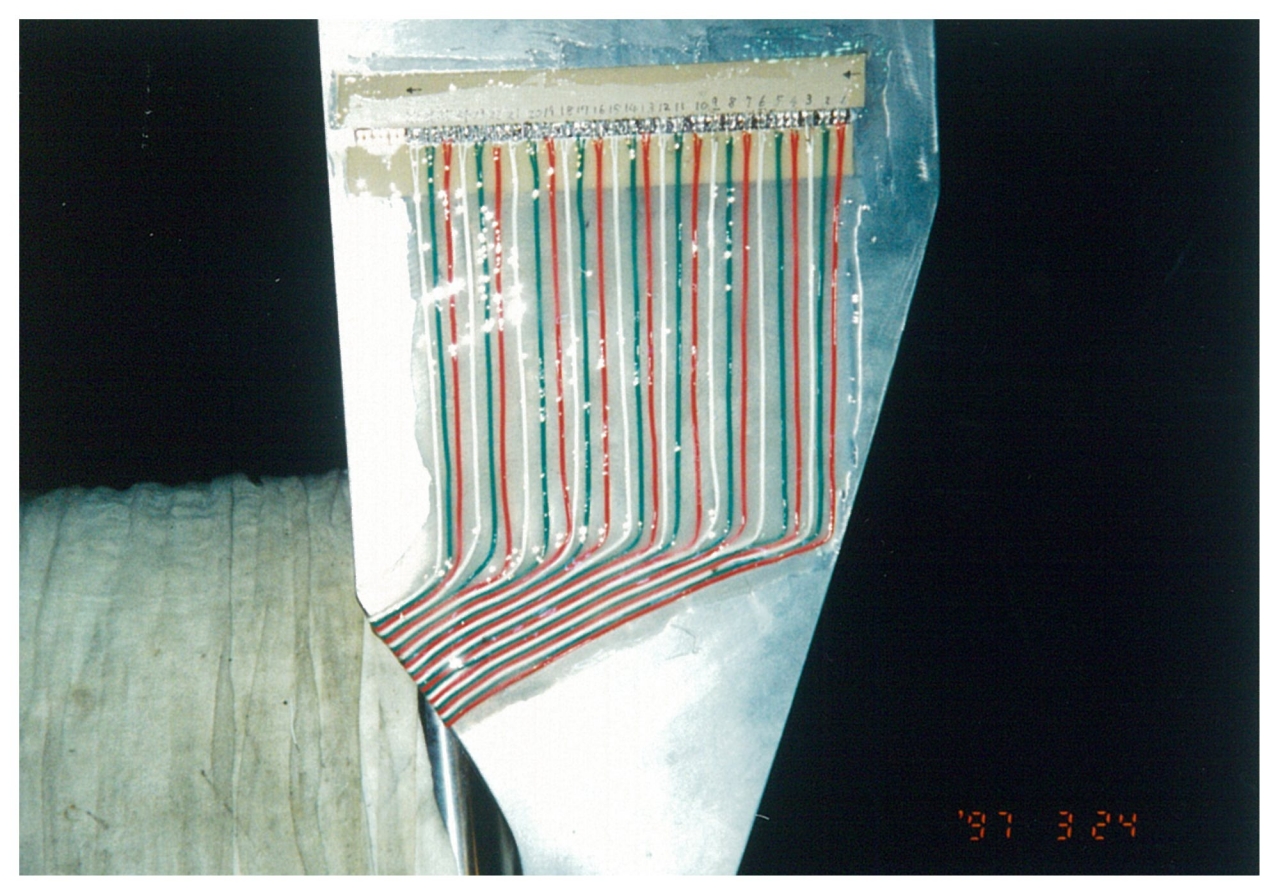

 ひずみゲージとは、抵抗変化を利用し"100万分の1"の変化レベルを測定できる極薄の検出センサーで、対象物に接着する事で対象物に加わる歪(応力)を動ひずみ計や静ひずみ計を用い、動的または静的に測定する事が可能です。

 ひずみゲージは多数種類があり、金属、非金属の材質による分類以外に、低温用、高温用といった温度範囲による分類、防水用、ひずみゲージのサイズ、ゲージパターン(1ゲージ、2ゲージ、3ゲージ、集中ゲージ等)など、目的に沿った選定が可能です。

 ひずみゲージを使用して、引張(圧縮)・曲げ・ねじれ応力、テレメーターによる回転体での軸力・軸馬力・ねじり振動の測定や、熱応力、残留応力など、さまざまな用途で使用する事が出来ます。

変換器使用時の計測

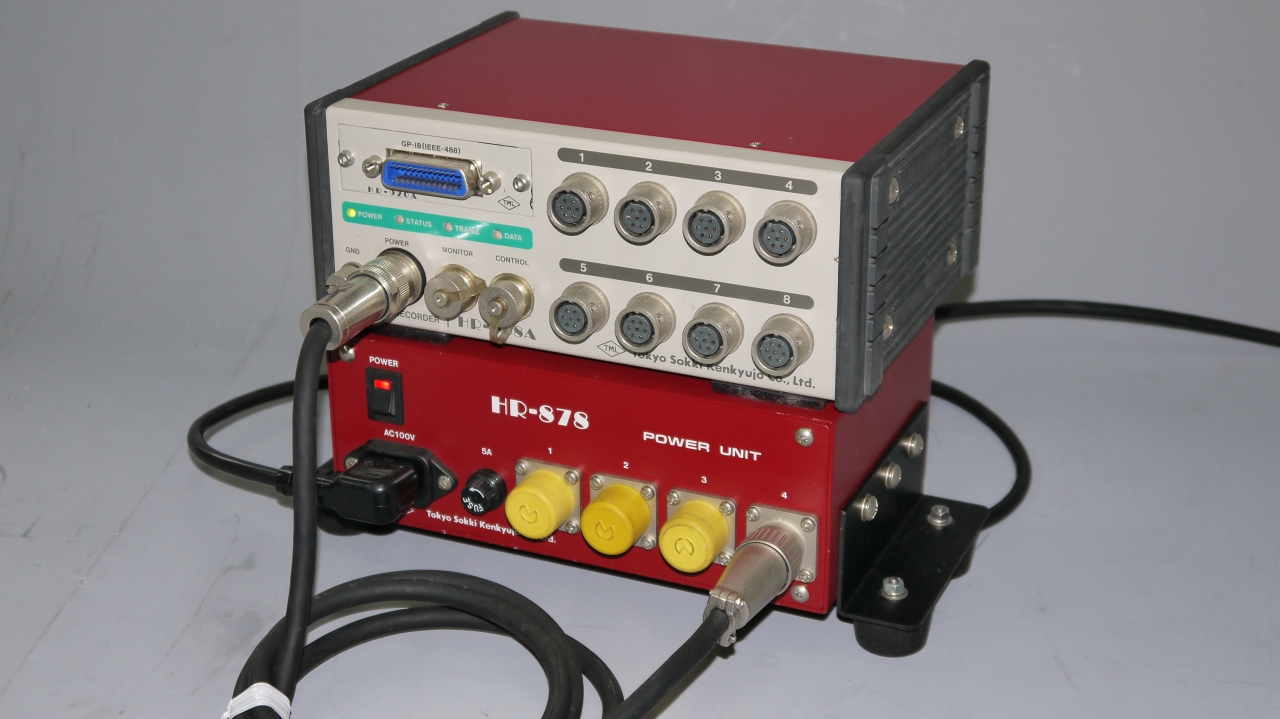

物理現象の測定には、変換器(用途別センサー、ピックアップ)を使用して電気信号に変換します。変換器からの出力信号は増幅器(アンプ)にて増幅され、収録機器(データレコーダー、データロガー等)に収録することでデータ処理を行うことが出来ます。

 収録機器には、電気信号(制御信号、回転信号など)も同時に接続することが出来るので、物理現象との関連を明らかにする際に有効となります。

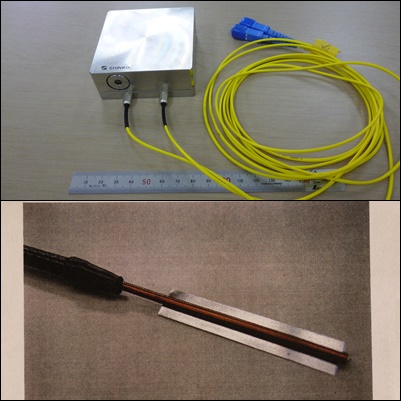

測定内容 主な変換器
振動、加振、衝撃、固有振動 振動計、加速度計(ひずみゲージ式、圧電式、サーボ式、光ファイバー式)
騒音、異音、水中音 騒音計(コンデンサマイクロホン、水中マイクロホン)
圧力(油圧、ガス圧)、水位 圧力計(ひずみゲージ式、圧電式、光ファイバー式)、水圧計、水位計
引張荷重・圧縮荷重、軸力、土圧 荷重計・ロードセル(ひずみゲージ式、圧電式、光ファイバー式)、土圧計
温 度 熱電対、測温抵抗体
変 位 接触型変位計、非接触型変位計
傾斜、重心査定 傾斜計(サーボ式、ひずみゲージ式)、ジャイロ
回転数、回転変動 ロータリーエンコーダー、F/Vエンコーダー



各種データ処理・解析

 計測したデータを各用途別にデータ処理を行います。計測機器に収録された計測データ、現地でのリアルタイムデータ処理も可能です。

データ処理・解析例
  • 時間軸波形出力
  • フィルター処理(ハイパス、ローパス、バンドパス)
  • 周波数解析(FFT)
  • 狭帯域・オクターブバンド分析
  • A/D変換・物理量換算
  • 固有振動数・モード解析

時間軸波形

周波数解析

1/3 オクターブバンド分析

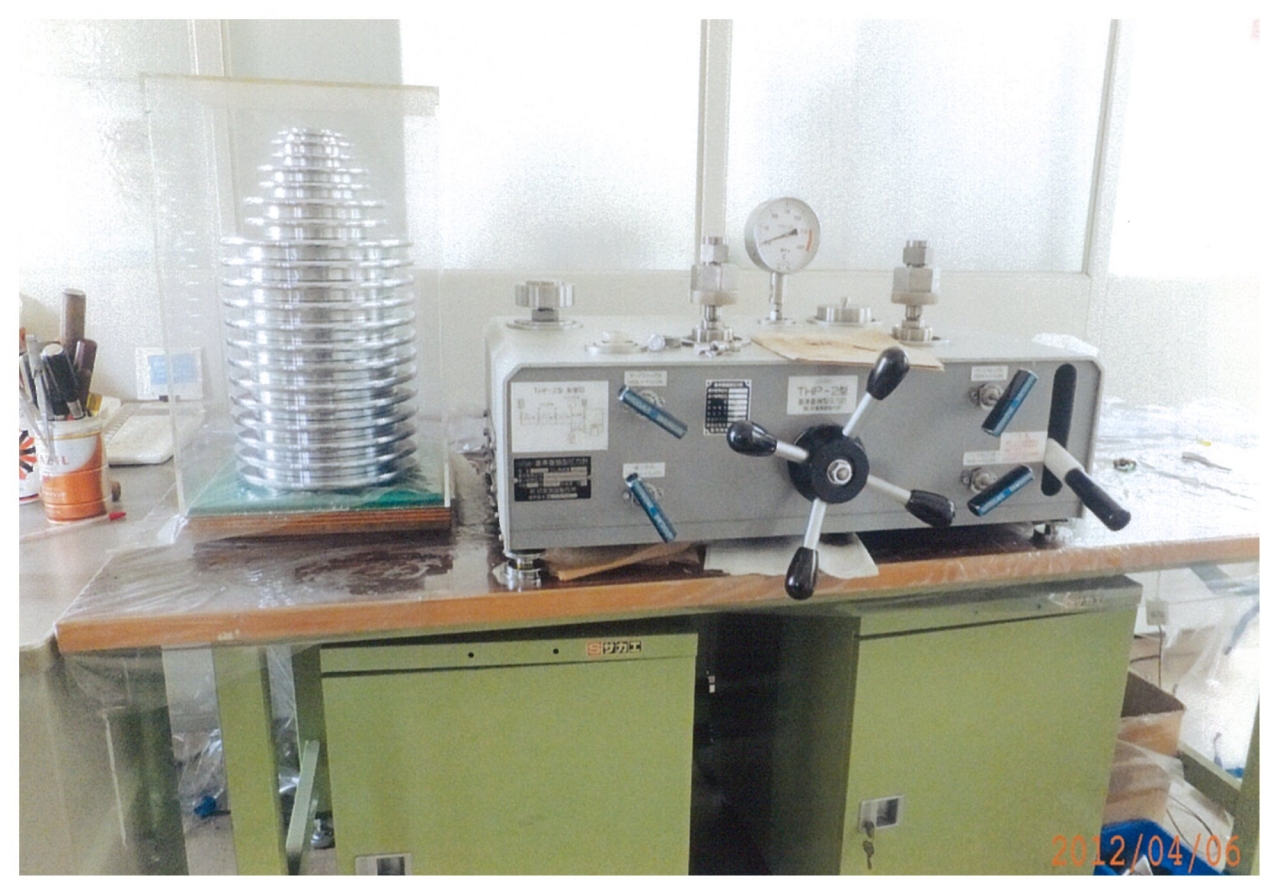

変換器の校正

 各種基準変換器、検査装置を揃えておりますので、変換器の校正を行うことが出来ます。

お問い合わせ

お問い合わせの際はお気軽にご連絡下さい。
なお、お電話でのお問い合わせは営業時間等により繋がらないこともございます。ご了承ください。
(営業時間:月~金 9:00~17:00)
